一、設備基本介紹

無負壓節能變頻供水設備是一種在原有管網水壓力基礎上再次加壓的供水設備。它突破了以往只能對無負壓水進行加壓的誤區，并且通過對流體流態的控制保證了設備限量增壓。不對管網產生壓力影響。出水壓力波動小，并且不影響相鄰管網的壓力。可廣泛應用于水管網的直接增壓，具有可觀地經濟效益和社會效益。

二、設備原理

應用先進的現代控制理論，結合可編程控制技術、變頻控制技術、電機泵組控制技術的新型機電一體化供水裝置。變頻調速供水設備通過安裝在水泵出水總管上的遠傳壓力表(內為一滑動電阻)，將出口壓力轉換成0-5V電壓信號，經A/D轉換模塊將模擬電壓信號轉換成數字量并送入可編程序控制器，經可編程內部PID運算，得出一調節參量并將該參量送入D/A轉換模塊，經數摸轉換后將得出模擬量傳送變頻器，進而控制其輸出頻率的變化。采用多泵并聯的供水方式，用戶用水量的大小決定了投入運行的水泵的數量，當用水量較小時，單臺泵變頻工作，當用水量增加，水泵運行頻率隨之增加，如達到水泵額定輸出功率仍無法滿足用戶供水要求時，該泵自動轉換成工頻運行狀態，并變頻啟動下一臺水泵。反之，當用水量減少，則降低水泵運行頻率直至設定下限運行頻率，如供水量仍大于用水量，則自動停止工頻運行泵同時變頻泵轉速增加。當用水量降至某一程度時(如夜間用水很少時)，變頻主泵停止工作，改由輔泵及小型氣壓罐供水。

三、設備特點

1、節能，節資

變頻無負壓供設備工作原理圖智能無負壓給水設備經濟衛生，節能效果明顯，經過長期實踐證明:使用智能型無負壓給水設備可節省50%以上的興建水池費用，與其它供水設備相比，可節電20%-40%。

2、安裝簡單，節省占地面積

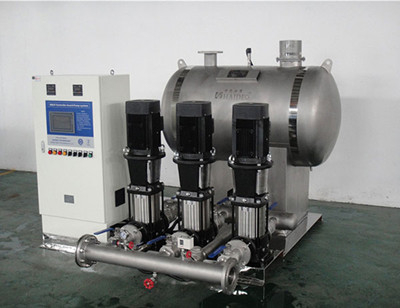

智能無負壓給水設備既可配置臥式穩流罐，亦可配租立式穩流罐。兩種穩流罐具有不同的特點:臥式穩流罐占據空間小;立式穩流罐占地面積小。穩流罐的制造，檢驗均符合GB150(鋼制壓力容器)的規定，但因罐內不諸存壓縮氣體，所以不須列入壓氣容器的管理范疇。

3、用途廣泛，實用性強

智能無負壓給水設備可生活供水用，也可作消防供水用，可配置任意型號的水泵，當設備用于消防時，宜配置消防專用水泵。

4、功能全，智能化程度高

智能無負壓給水設備采用了先進的變頻控制技術，具有軟件啟動，有過載，短路，過壓，欠壓，缸相，過熱，和失速保護等功能。在異常情況下能進行信號報警，自檢，故障判斷等，還可根據用水量的高低自動調節供水流量。

5、產品先進，質量可靠

智能無負壓給水設備使用的配件，經過了諸多生產廠家的篩選，具有可靠的質理保證，產品中的關鍵零部件，如電機，水泵軸承，變頻器，斷路哭、接觸器，繼電器還采用了知名品牌的產品。

6、個性化設計，獨樹一幟

智能無負壓給水設備可根據自來水管網壓力穩定情況，配置小型氣壓罐，避免水泵頻繁啟動，以延長設備使用壽命，去蓄能，穩壓性能更加顯著。
